Розгляньмо реконструкцію систем опалення місць загального користування (далі – МЗК) БКБ.
ДБН В.2.5-67:2013 «Опалення, вентиляція та кондиціонування» (п. 6.7.22) допускає, як виняток, можливість не встановлювати автоматичні регулятори температури повітря на опалювальних приладах у деяких приміщеннях житлового будинку: сходова клітка, вестибюль, сміттєзбірна камера. Але рекомендується в таких приміщеннях застосовувати автоматичні терморегулятори без запірної функції (із захистом від замерзання теплоносія) та захистом від несанкціонованого втручання, наприклад термостати Danfoss типу Aero RA Tamper.

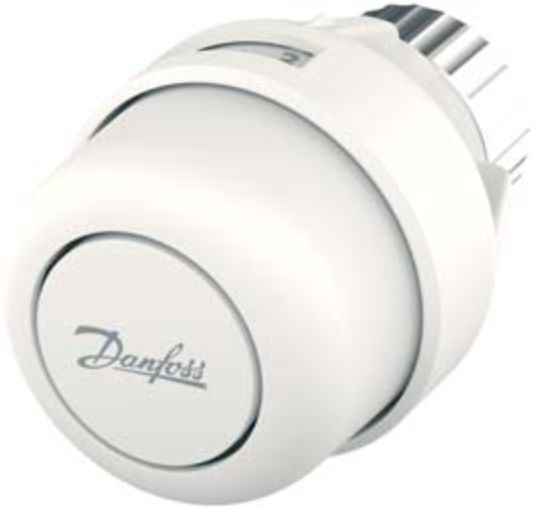

Рис. 22. Термостатичний елемент типу Aero RA Tamper з кожухом, що захищає від несанкціонованого втручання (кражі)
Слід усвідомлювати, що саме від рішення застосовувати чи ні радіаторні терморегулятори на опалювальних приладах МЗК залежить вибір способу гідравлічного балансування частин системи опалення, що обслуговують вказані приміщення. Але в будь-якому випадку йдеться про застосування автоматичних балансувальних клапанів.
а) При обладнанні опалювальних приладів в МЗК автоматичними радіаторними терморегуляторами, гідравлічне балансування здійснюють згідно вимог ДБН В.2.5-67:2013 (п. 6.4.7.7) щодо систем із змінним гідравлічним режимом (див. розділ 3 Альбому).
б) Якщо буде вирішено відмовитися від терморегулювання у МЗК, тобто залишити у цих частинах системи постійний гідравлічний
режим, то слід забезпечити в них автоматичне обмеження максимальної витрати теплоносія:
6.4.6 На кожній другорядній частині (приладова вітка або відгалуження, стояк) системи водяного опалення з постійним гідравлічним режимом, необхідно автоматично обмежувати максимальну витрату теплоносія, якщо головна система має змінний гідравлічний режим.
Для цього на кожному стояку / приладовій вітці встановлюють автоматичний клапан обмежувач витрати (наприклад, клапани AB-QM 4.0.) Якщо опалювальні прилади сходової клітки розташовані у кожному під’їзді на першому поверсі, то їх слід приєднувати до окремих приладових віток, на яких потрібно забезпечувати автоматичне гідравлічне балансування:
6.7.7 …Опалювальні прилади сходової клітки, що не мають автоматичних регуляторів температури повітря, слід приєднувати
до окремих (другорядних) приладових віток або стояків системи опалення, на яких потрібно забезпечувати автоматичне регулювання теплоносія відповідно до 6.4.7.7а) – 6.4.7.7.в), якщо опалювальні прилади основної системи опалення мають автоматичні регулятори температури повітря.
Але значно ефективніше та дешевше на таких приладах застосувати клапани терморегуляторів з функцією автоматичного регулювання перепаду тиску та обмеження витрати теплоносія – RA-DV. При їх використанні можна підключити за двотрубною схемою окремі опалювальні прилади МЗК (наприклад: прилади кімнати консьєржа, сміттєзбірної камери або сходової клітки) напряму до магістральних трубопроводів без прокладання другорядних приладових віток та застосування додаткових балансувальних клапанів. Це рішення теж буде цілком відповідати вимогам п. 6.4.7.7 ДБН В.2.5-67:2013 «Опалення, вентиляція та кондиціонування».

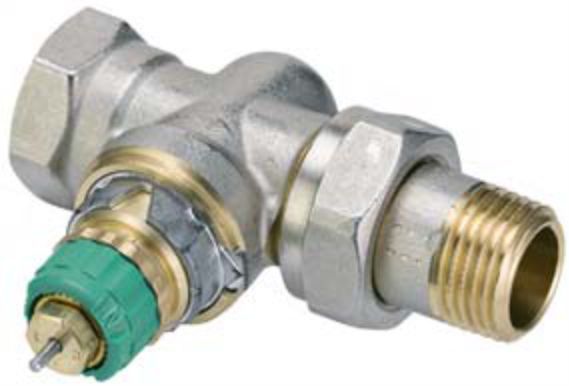

Рис. 23. Клапан терморегулятора з автоматичною стабілізацією перепаду тиску теплоносія типу RA-DV
