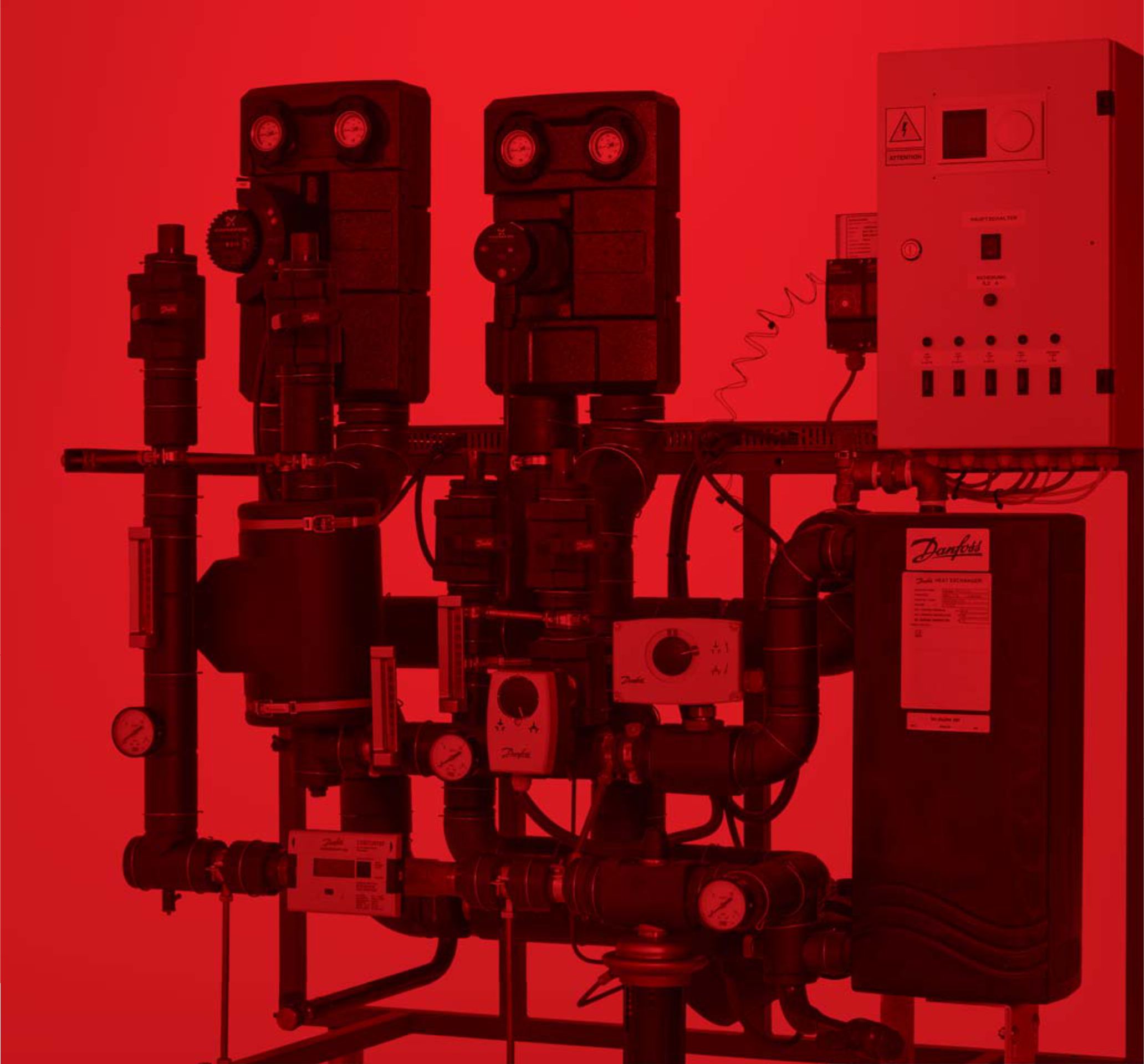

Індивідуальний Тепловий Пункт (далі – ІТП).
Згідно визначень наведених у відповідних нормативних документах, тепловий пункт є вузлом керування системами теплоспоживання, приєднаними до теплової мережі, призначений для обліку, регулювання і розподілу тепла по окремих дільницях; трансформації параметрів теплоносія; контролю за роботою місцевих систем теплоспоживання і теплової мережі.
Теплові пункти поділяються на:
індивідуальні теплові пункти (ІТП) – призначені для приєднання систем опалення, вентиляції, гарячого водопостачання однієї будівлі або її частини, а також окремих технологічних установок, що використовують теплову енергію;
центральні теплові пункти (ЦТП) – призначені для приєднання систем теплоспоживання двох і більше будівель.
Тобто, іншими словами тепловий пункт зветься «індивідуальним» тому, що призначений для приєднання до теплової мережі внутрішньобудинкових систем теплоспоживання лише одного будинку або навіть його частини. І саме тому, наприклад, декілька ІТП в одному будинку це нормально. І навпаки, один ІТП для двох та більше будинків це вже не ІТП.
В межах цього Альбому, ми сфокусуємося на ІТП, які призначені для приєднання тільки систем опалення.
Відразу потрібно усвідомити, чому саме з ІТП все починається. Одна з його основних функцій це так зване «погодозалежне регулювання», а саме автоматична підтримка певної температури теплоносія на вході в систему опалення будинку з урахуванням температури зовнішнього повітря для забезпечення комфортної температури повітря всередині опалюваних приміщень. Саме завдяки цій функції, отримується левова частка економії енергоресурсів після впровадження ІТП. Крім цього, важливою складовою будь-якого ІТП є циркуляційні насоси. І саме наявність примусової постійної циркуляції в системі опалення, дозволить в подальшому (або ж відразу) встановити автоматичні балансувальні клапани та автоматичні радіаторні терморегулятори.
ІТП для підключення систем опалення, за схемою приєднання до теплової мережі, поділяють на два основні типи: залежну та незалежну.
Згідно вимог п. 6.1.14 ДБН В.2.5-67:2013 «Опалення, вентиляція та кондиціонування» «Систему водяного опалення та/або систему внутрішнього теплопостачання, що досягає дванадцятого поверху будівлі та вище, необхідно приєднувати до теплової мережі
за незалежною схемою. Систему водяного опалення та/або систему внутрішнього теплопостачання будівлі до дванадцяти поверхів рекомендується приєднувати до теплової мережі за незалежною схемою – через теплообмінники в ІТП».
Таким чином, систему опалення будь-якого БКБ, будь-якої поверховості можна підключати до теплової мережі за незалежною схемою, через теплообмінники. Та лиш, і це більше як виняток, систему опалення будинків до 11 (одинадцяти) поверхів включно можливо підключити за залежною схемою, тобто без теплообмінників.
На рисунках нижче наведені принципові схеми обох типів ІТП.

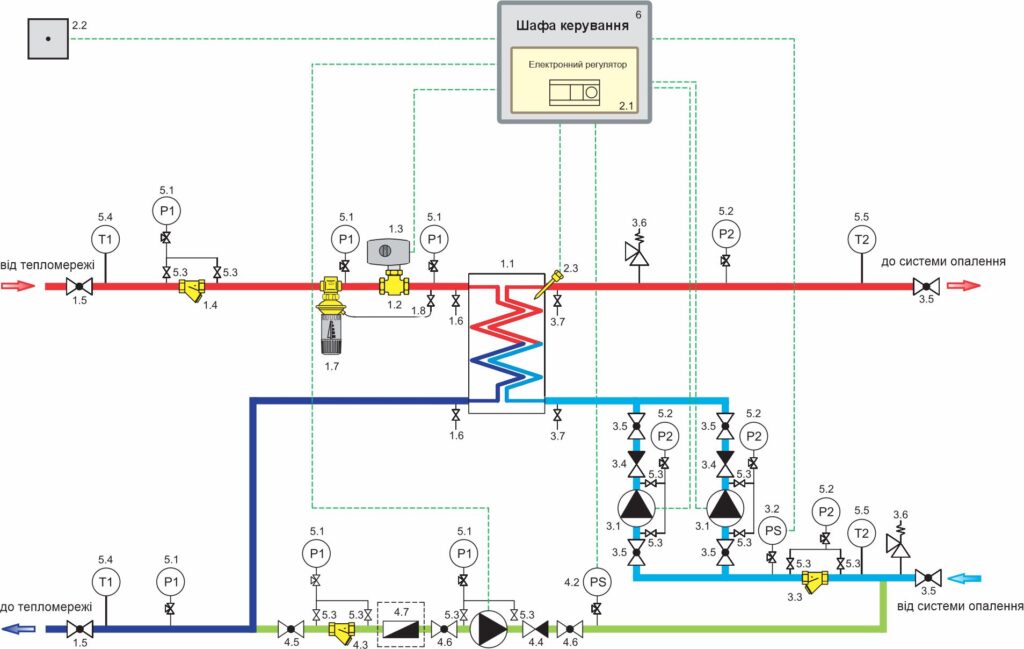

Рис. 24. Принципова схема ІТП із незалежною схемою підключення
внутрішньобудинкової системи опалення до теплової мережі

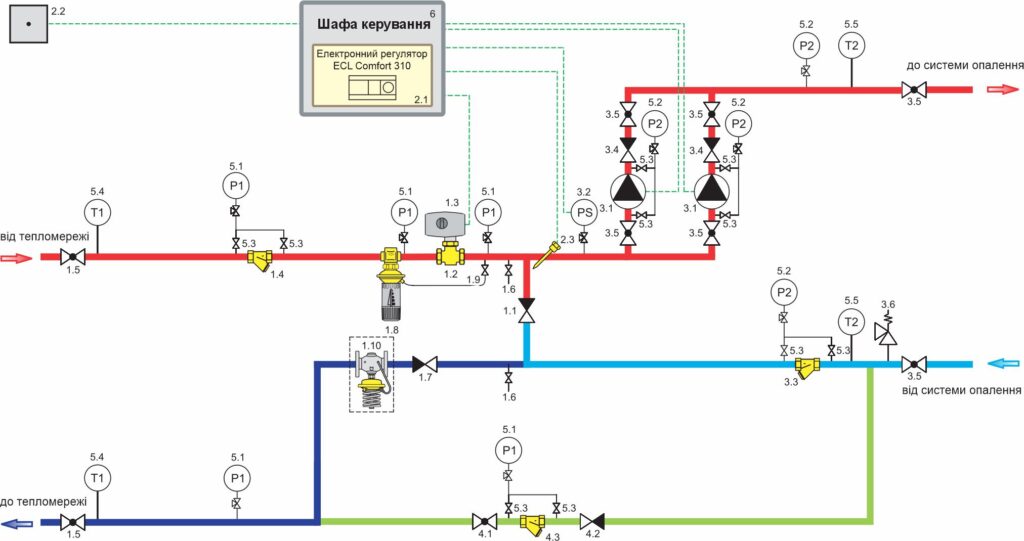

Рис. 25. Принципова схема ІТП із залежною схемою підключення
внутрішньобудинкової системи опалення до теплової мережі
Комплектація ІТП може бути різною і залежить від завдань і функцій, які він буде виконувати, від кількості систем, які він приєднує до теплової мережі.
Наприклад, це може бути управління тільки системою опалення будинку, і тоді спектр основного обладнання ІТП міститиме пластинчастий теплообмінник (СО), регулювальний клапан з електроприводом, електронний регулятор температури з погодним регулюванням та датчиками температури, автоматичний регулятор перепаду тиску, два циркуляційних насоси, розширювальний бак
і відповідну запірну арматуру.
Якщо ж наприклад автоматика ІТП буде керувати також і системою гарячого водопостачання будинку, тоді, крім вищезазначеного обладнання, в його комплектацію ввійдуть: ще один пластинчастий теплообмінник (ГВП), регулювальний клапан з електроприводом та електронний регулятор температури або автоматичний регулятор прямої дії, додатковий автоматичний регулятор перепаду тиску, два циркуляційних насоси і відповідна запірна арматура.

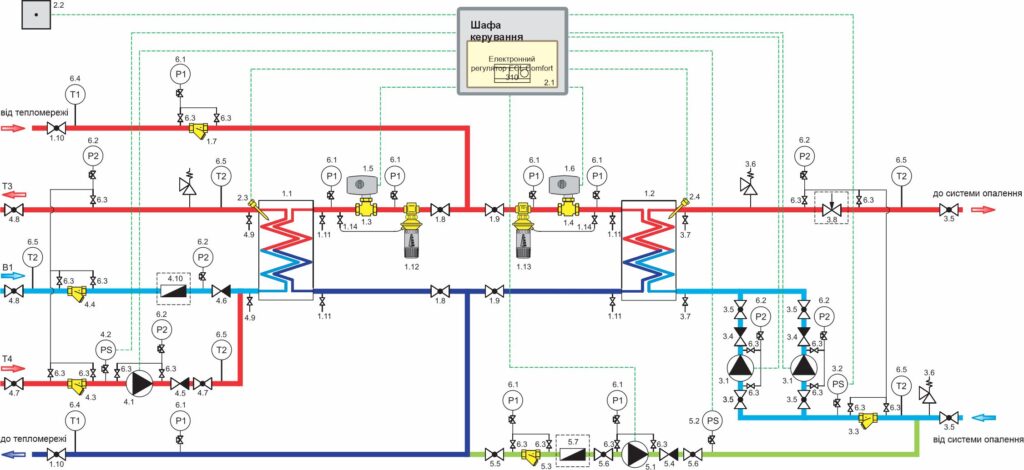

Рис. 26. Принципова схема двоконтурного ІТП: система опалення
із незалежною схемою підключення та система ГВП будинку
